Montaż urządzeń prototypowych
Wykorzystywany sprzęt:

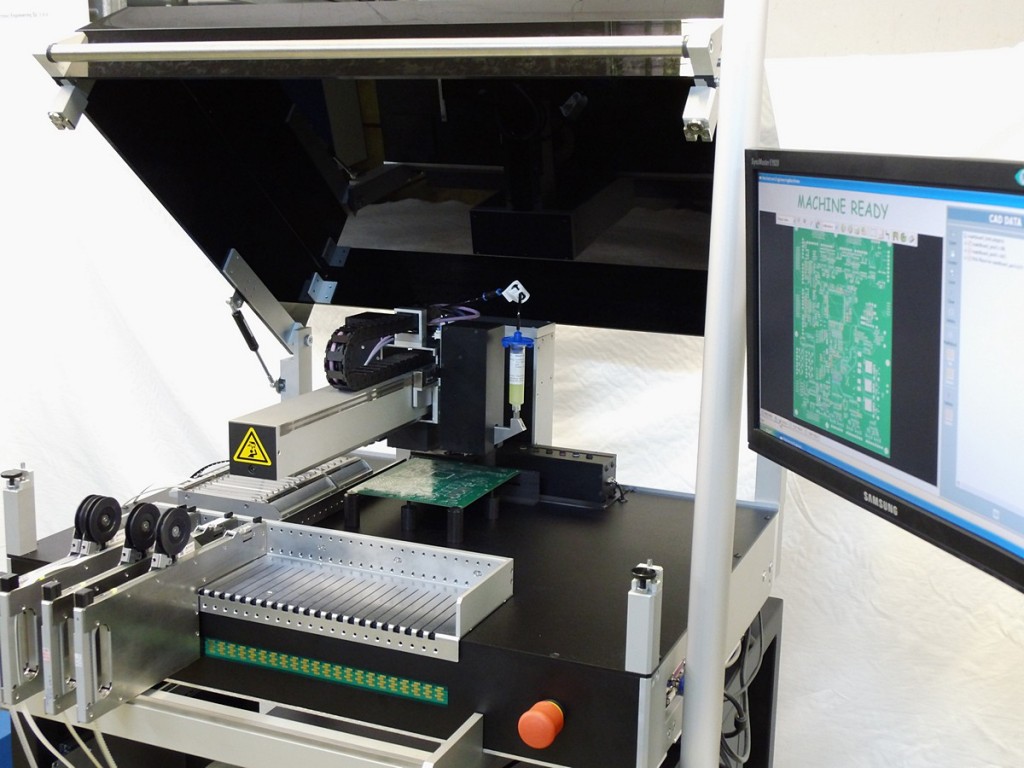

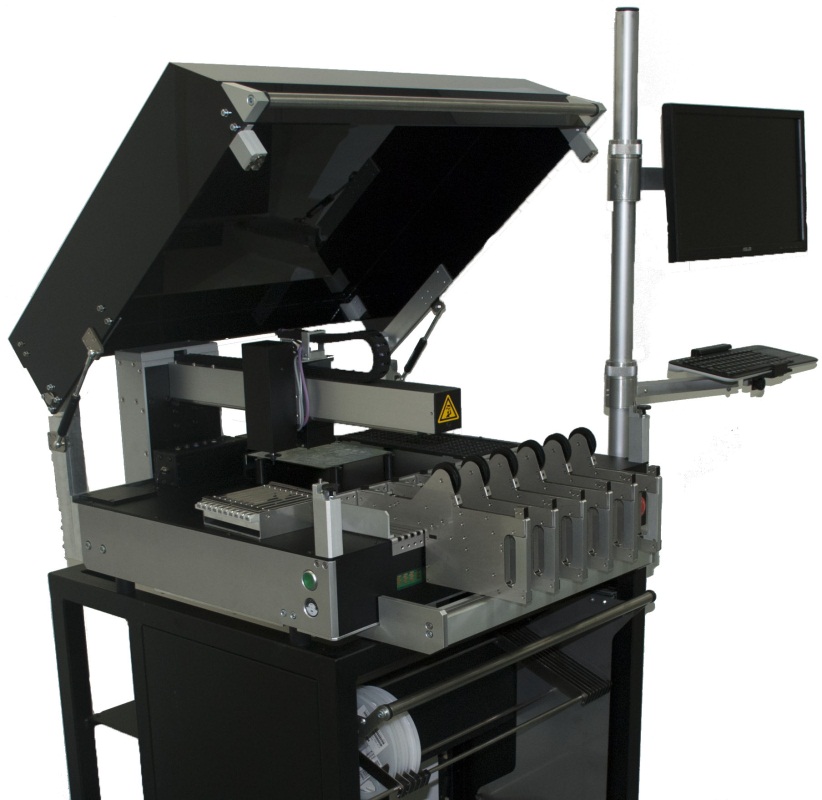

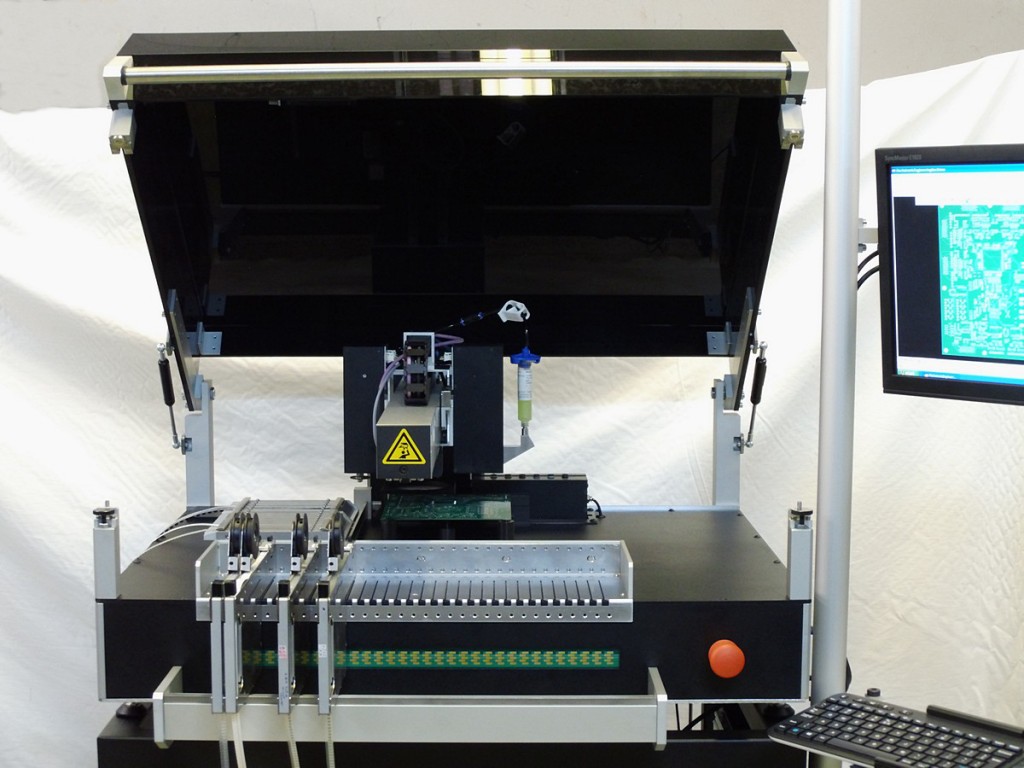

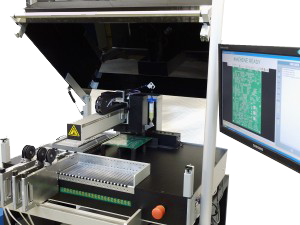

Automat montażowy P30 firmy Mechatronic Systems GmbH:
- powierzchnia robocza 500x480mm,
- wielkość elementów od 0201 do 25x25mm,
- rozdzielczość liniałów 0,008mm,
- dokładność pozycjonowania 0,03mm,
- możliwość dozowania pasty,
- możliwość dozowania kleju.
Opis możliwości:
Możliwość montażu partii próbnej połączonej wraz z dozowaniem pasty (brak konieczności wykonywania szablonu do nakładania pasty). Brak konieczności zakupu pełnych opakowań komponentu (możliwość układania z podajników klienta). Wymagane dostarczenie plików gerber obwodu drukowanego oraz plików pick & place.
Dokładne informacje nt. możliwości automatu montażowego na stronie producenta:
http://www.mechatronic-systems.com/products/smt%20placer/P30_e.html
